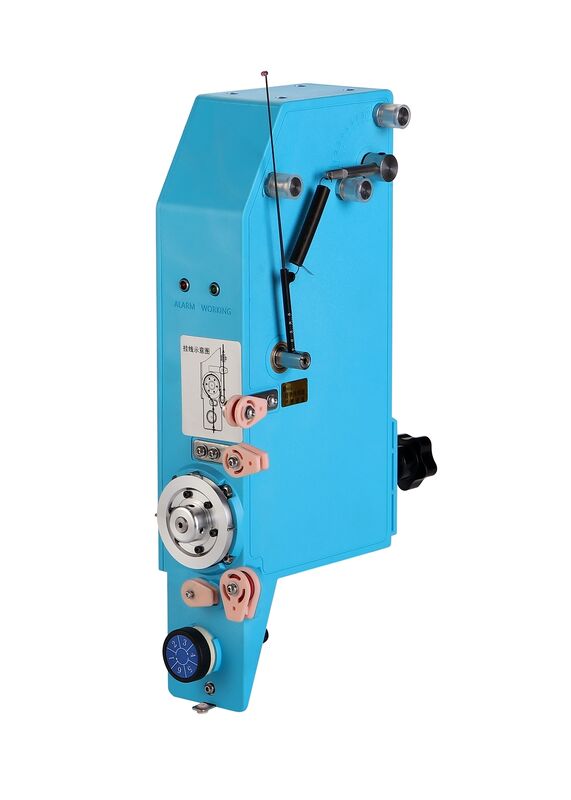

Servomotor síncrono de imán permanente Tensor alambre fino 0.02-0.3mm

Alimentación activa del alambre y control de circuito cerrado Servo tensor

NHE proporciona los tensores de la mejor calidad.

Nuestra serie de servo tensión (SF / STD / SFQ) cuenta con alimentación activa del cable y control de circuito cerrado para eliminar la rotura del cable.

Compatible con cables de 0,02 mm-1,5 mm, adecuado para el enrollamiento automático de alta velocidad.

Resumen del producto: El corazón de la bobina de precisión

¿Por qué NHE recomienda servo-tensionadores?

Como fabricantes de piezas de repuesto de máquinas de devanado, sabemos que la estabilidad de tensión es la clave de la calidad.

Los tensores mecánicos o magnéticos tradicionales dependen de la fricción pasiva, que a menudo causa roturas de alambre

o deformación, especialmente con cables finos.

La serie de servo tensión NHE utiliza un sistema de alimentación de alambre activo.

Servo motor de corriente continua incorporado: alimenta automáticamente el cable según la velocidad de enrollamiento.

Retroalimentación en bucle cerrado: el monitoreo en tiempo real garantiza que la tensión se mantenga constante,

si la máquina está acelerando, desacelerando o funcionando a velocidad constante.

El resultado: cero roturas de alambre, dimensiones precisas de la bobina y mayor eficiencia.

• Motor de servo sincronizado de imán permanente
• Codificador de alta precisión
• Alimentación del alambre activo de tensión constante y seguimiento automático
• Ajuste de tensión de una sola etapa
• Alarma de ruptura de alambre y alarma de falla
• Fuerte, eficiente y ahorra energía

Parámetros funcionales del servo-tensor de la serie SF600 (cuadro 1)

Cuadro de parámetros de selección del brazo de tensión y del muelle de tensión (cuadro 2)

• La configuración estándar es una barra de tensión y un resorte de rango de tensión correspondiente.
• Seleccione una varilla de tensión adecuada y su resorte correspondiente de acuerdo con el rango de tensión.

Muestra de imagen:

Preguntas frecuentes (FAQ)

Pregunta 1:¿Cuál es la principal ventaja deLos demás aparatos para la fabricación de equipos de ensayo¿Por encima de los tensionadores magnéticos?

A: ¿Qué quieres decir?Los tensores magnéticos dependen de la fricción pasiva (frenado), que causa fluctuaciones de tensión cuando cambia la velocidad de enrollamiento.El NHELos servos tensionadores utilizan unsistema de alimentación de alambre activoEste sistema regula automáticamente la velocidad de alimentación del alambre para que coincida con la máquina de enrollamiento, asegurando una tensión constante incluso durante una aceleración o desaceleración rápida.Esto es fundamental para prevenir la rotura de cables finos (< 0.1 mm).

Pregunta 2:¿Cómo puedo elegir entre elLas series SF (Single) y STD (Dual)?

A: ¿Qué quieres decir?Elegir la serie SF: para el enrollamiento de bobina estándar, donde la tensión permanece constante.

Seleccione la serie STD (Dual-Stage): si su proceso requiere envolver el alambre alrededor del alfiler del terminal a alta velocidad.Se puede establecer una tensión más alta para el envoltorio de pines (para garantizar una conexión estrecha) y una tensión más baja para el cuerpo principal de la bobina (para evitar la rotura), cambiando automáticamente a través de la máquinaSeñales de entrada/salida.

Pregunta 3:¿Es difícil instalar estos tensores en mi máquina de devanado existente?

A: ¿Qué quieres decir?La instalación es sencilla. Sólo hay que suministrar una fuente de alimentación DC 24V/48V y conectar dos cables de señal (Listo/Alarma).Diagrama de cableado detalladoyManual en ingléscon cada unidad para guiar a sus ingenieros.

P4: ¿Cuál es el problema?¿Necesito hacerlo?calibrar el tensor?

A: ¿Qué quieres decir?Sí, para la mayor precisión, recomendamos realizar un"Calibración cero"cuando se instale un nuevo brazo de tensión o resorte.

La serie SF/SFQ cuenta con un simple botón o botón de menú para realizar la reducción automática en segundos.

Pregunta 5:¿Qué pasa si ellas roturas de alambredurante el enrollamiento?

A: ¿Qué quieres decir?El tensor tiene unaAlarma de ruptura de alambre.Si el brazo de tensión cae por debajo del ángulo límite (lo que indica una ruptura o un carrete vacío),

el tensor enviará inmediatamente una señal de parada a su bobina para evitar la producción de piezas defectuosas.

Pregunta 6:¿Con qué frecuencia debo reemplazar el brazo de tensión y el muelle?

A: ¿Qué quieres decir?Esto depende de la intensidad de su uso.

Muelle de tensiónSe recomienda comprobar su elasticidad cada 6 meses.

Feltos de lana y ojos de cerámica: Estas son piezas de desgaste. Compruebelas mensualmente y reemplacelas si muestran signos de ranuras o desgaste para proteger el aislamiento del cable. QIANHE almacena todas estas piezas de repuesto para una entrega rápida.

Pregunta 7:¿Puedo usar un tensor para diferentes tamaños de alambre?

A: ¿Qué quieres decir?Sí, pero...dentro de un rangoPor ejemplo, el SF800 cubre 10g-800g. Si cambia de alambre de 0,05mm (baja tensión) a alambre de 0,25mm (alta tensión), es posible que deba cambiar el resorte de tensión a uno más rígido para mantener la estabilidad.Ofrecemos un kit de primavera completo (T1-T19) para este propósito.

Pregunta 8:¿Por qué el tensor muestra un código de error?

R: La pantalla LED de los modelos SFQ/SFW proporciona un diagnóstico en tiempo real. Los códigos comunes indican "Sobrecorriente", "Sobrevelocidad" o "Error de posición límite". Consulte el Manual de usuario proporcionado por QIANHE,o póngase en contacto con nuestro equipo de soporte para una solución rápida.
