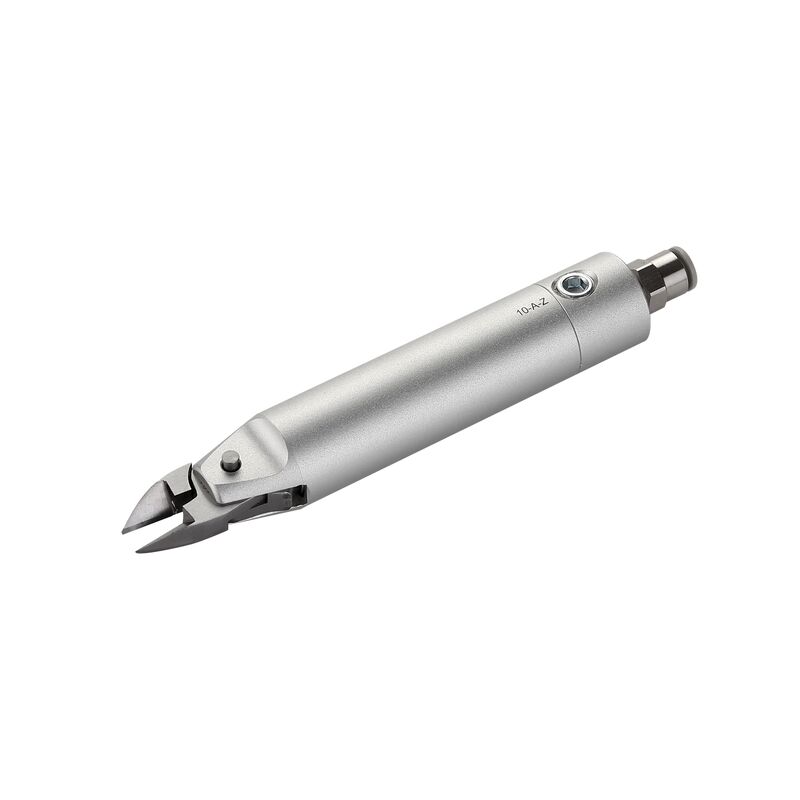

Cortador neumático de alta precisión con cuchilla de carburo reemplazable, herramienta de corte manual
Corte neumático de alta precisión cuchilla de carburo reemplazable herramienta portátil de cizallamiento por aire
Las hojas de corte de alambre y las hojas de corte de aire neumáticas
Maximizar la eficiencia con NHE Pneumatic Air Nippers y Peeling Blades. Con las puntas de acero tungsteno importado, nuestros nippers aseguran
más de 1,000Disponible en cuerpos cuadrados y redondos para una integración perfecta en las máquinas automáticas de devanado.
1. Resumen del producto: Los héroes desconocidos de la bobina de alta velocidad
En el mundo del enrollamiento de bobinas totalmente automático, la precisión no es sólo sobre el motor; es sobre elcortadoy ella tira.
Una cuchilla opaca o un cilindro atascado pueden detener una línea de producción de un millón de dólares.
NHE Mecánica proporciona un alto rendimientoLas demás máquinas y aparatosyCuchillas para pelar alambrediseñados específicamente
para las demandas de trabajo pesado de la fabricación de transformadores, relés y motores.
- El corte de Burr cero:Nuestro terreno de precisiónAcero de tungstenoLas cuchillas aseguran que el extremo del alambre de cobre esté limpio y plano, evitando
- cortocircuitos durante la soldadura.
- Desmontaje sin daños:Nuestras cuchillas para pelar eliminan el aislamiento duro (esmalte) sin cortar el núcleo de cobre conductor.
- Ajuste universal:Diseñados para reemplazar sin problemas los cortadores estándar enNo puedo.,Tanac, y varias máquinas de devanado CNC.
2. Cuerpo del chupete de aire: cuadrado contra redondo (Guía de selección)
La elección de la carrocería adecuada es fundamental para la integración de la máquina.
Tipo A: Papilas de aire de cuerpo cuadrado (el estándar de automatización)
(Sería de modelos: C20,C30F,C45)
El...diseño cuadrado (bloque)es el estándar de la industria para la automatización de estaciones fijas.
Instalación rígida:Con agujeros de montaje pre-perforados en tres superficies, estos cuerpos pueden ser atornillados directamente al marco de la máquina
o rieles de deslizamiento, asegurando la vibración cero durante el corte.
Eficiencia del espacio:El perfil rectangular permite apilar múltiples pinzadores uno al lado del otro en estaciones de bobinado compactas.
Potencia de salida alta:El diseño del pistón interno maximiza la conversión de la presión del aire, proporcionando una fuerte fuerza de corte incluso en el estándar
0.5 MPa.
Tipo B: colmillos de aire de cuerpo redondo (norma compacta)
(Serie de modelos: C30, C40, C40H)
El diseño cilíndrico es una opción clásica para las máquinas de devanado generales.
Diseño de ahorro de espacio: El cuerpo cilíndrico liso no tiene orejas de montaje sobresalientes, lo que le permite instalarse en espacios estrechos donde los pinceles cuadrados podrían no caber.
Fácil de instalar: diseñado para fijaciones de sujeción redondas estándar.
Construcción ligera: El cuerpo está construido de metal industrial duradero. Está diseñado para ser ligero, reduciendo la carga en las partes móviles de la máquina.
3Tecnología de las cuchillas: soldadura de acero de tungsteno importado
La hoja es donde NHE realmente se diferencia.Tecnología compuesta.
La ciencia de los materiales: ¿Por qué el acero de tungsteno?
Extrema dureza:Capaz de cortar materiales duros como alambre de piano y alambre de cobre grueso sin astillas.
La longevidad:Calificado paramás de 1,000,000 ciclos de corte(dependiendo del ancho de alambre), con una duración 5 veces mayor que las hojas de acero de alta velocidad (HSS).
Geometría de las cuchillas:
Serie WIS (directa):El estándar para el alambre de cobre general.
Las cuchillas angulares (de desplazamiento):Diseñados para cortar a ras de la pared de la bobina, sin dejar ninguna protuberancia de alambre (cola).
Serie WLS (nosa larga):Alcance extendido para cortar cables dentro de estructuras de bobinas profundas o complejas.
4Especificaciones técnicas
| Especificación |
El tipo de la prueba de ensayo |
Tipo estándar (C30/C40) |
Trabajo pesado (C50) |
| Presión del aire de trabajo |
0.4 - 0,5 MPa |
0.5 - 0,6 MPa |
0.5 - 0,8 MPa |
| Consumo de aire |
64 cm3/ciclo |
116 cm3/ciclo |
230 cm3/ciclo |
| Capacidad de alambre de cobre |
Ø 0,1 - 1,0 mm |
Ø 1,0 - 2,0 mm |
Ø 2,0 - 3,5 mm |
| Capacidad de alambre de acero |
Ø 0,5 mm |
Ø 1,2 mm |
Ø 2,2 mm |
| Material de las hojas |
Acero de tungsteno |
Acero de tungsteno |
Acero de tungsteno |
Para requisitos especiales puede ser personalizado
Muestra de imágenes:
Preguntas frecuentes (FAQ)
P1: ¿Cómo sé cuándo reemplazar las cuchillas?
R: Si usted nota burrs en el extremo del alambre cortado, o si el alambre se está aplastando en lugar de cortar, el borde de la hoja es opaco.Recomendamos el reemplazo en lugar de volver a afilar para mantener una geometría precisa.
P2: ¿Son compatibles los cortadores NHE con los modelos Nile o Vessel?
R: Sí. Nuestros cuerpos y cuchillas siguen las dimensiones estándar internacionales. Por ejemplo, nuestra serie C30 es un reemplazo directo de los cortadores de cuerpo cuadrado estándar de las principales marcas japonesas,ofreciendo un rendimiento comparable a un precio más competitivo.
